Category
出力 12~100 Ton
行程 8~155 mm
最大工作壓力 700 Bar
- 中空柱塞設計既可以用于推力，也可以配合工裝拉伸作業(yè)
- 單作用油缸，彈簧回復簡便快捷
- 對于20噸以上的型號，使用鍍鎳的浮動中心管增加產品壽命
- 烤漆表面耐腐蝕能力更強
- 外環(huán)螺栓使安裝方便
- 所有型號均包含快速接頭和防塵帽

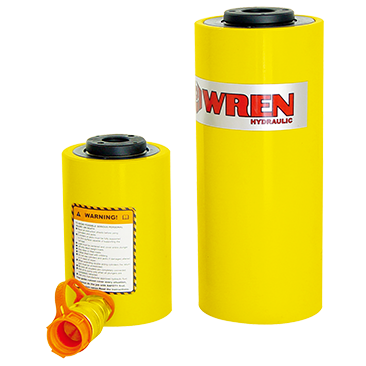

RCH系列單作用中空型液壓油缸選型表
|
升力 (Ton) |
行程 (mm) |
型號 |
最小高度 (mm) |
外徑 (mm) |
有效面積 (cm²) |
油缸容積 (cm³) |
柱塞直徑 (mm) |
中空直徑 (mm) |
重量 (Kg) |
| 12 | 8 | RCH120 | 55 | 69 | 17.9 | 14 | 35 | 19 | 1.5 |
| 12 | 42 | RCH121 | 120 | 69 | 17.9 | 75 | 35 | 19 | 2.8 |
| 12 | 76 | RCH123 | 184 | 69 | 17.9 | 136 | 35 | 19 | 4.4 |
| 20 | 50 | RCH202 | 162 | 99 | 30.5 | 152 | 55 | 26.9 | 7.7 |
| 20 | 155 | RCH206 | 306 | 99 | 30.5 | 473 | 55 | 28 | 14.1 |
| 30 | 64 | RCH302 | 179 | 115 | 47.7 | 305 | 63 | 34 | 10.9 |
| 30 | 155 | RCH306 | 331 | 115 | 47.7 | 739 | 63.5 | 34 | 21.8 |
| 60 | 77 | RCH603 | 248 | 160 | 84.2 | 648 | 92 | 53 | 28.1 |
| 60 | 152 | RCH606 | 325 | 160 | 84.2 | 1280 | 92 | 53 | 35.4 |
| 100 | 76 | RCH1003 | 254 | 212 | 135.3 | 1028 | 127 | 78 | 63.0 |
